RTO焚烧炉的原理是单个蓄热室在进气、清扫、排气三种状态之间反复切换，当一个循环后，VOCs始终进入到上一循环时排出净化气的蓄热室，而原来进入VOCs的蓄热室则用净化气或空气清扫，并将残留的未反应VOCs送回至燃烧室进行氧化，然后与净化气一起从冲洗过的蓄热室排出。下面RTO焚烧炉厂家的小编详细介绍下rto焚烧炉的主要结构。

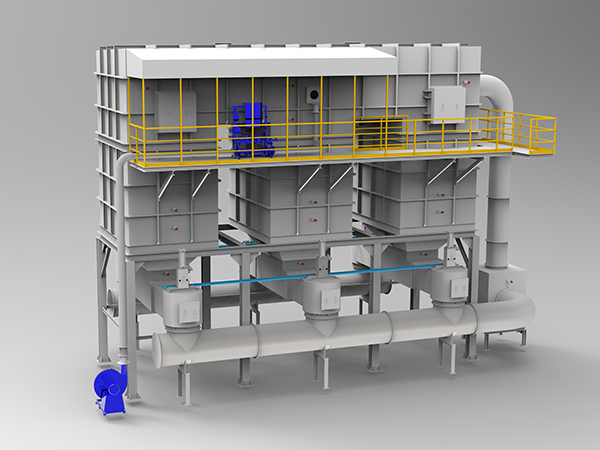

RTO炉体
炉体由两个或多个蓄热室和一个燃烧室组成。每个蓄热室依次执行预热、吹扫和蓄热等功能。外壳采用6mm碳钢板(表面喷砂)，外表面有加强筋，外壳密封严密，外表面涂有耐热漆。
RTO炉体保温
炉体燃烧室和再生室采用耐火硅酸铝纤维保温，耐热1200℃，毛重192公斤/立方米，厚度250毫米。内部绝缘由两层组成，包括一层陶瓷纤维毡和一层陶瓷纤维模块。耐热钢骨架设置在固定在炉壳上的陶瓷纤维模块上，外表面涂有耐热石膏。炉体外部温度为+25摄氏度，低于60摄氏度。
RTO陶瓷蓄热体
陶瓷蓄热器采用了 Lantec MLM 的新技术。MLM填料由多层齿形陶瓷片组成，其独特的结构设计具有比表面积大、热容量大、传热快、压力损失小、防污堵的特点，具有蜂窝陶瓷的特点。还有一个传统的马鞍。环等块状陶瓷填料具有储热性能优良、成型容易等优点。
RTO燃烧系统
使用 McKesson / 北美工业燃烧器。该系统包括燃烧控制器、火焰探测器、高压点火器和相应阀门的组合。炉膛内的高温传感器可以反馈炉膛温度信息，用于控制燃烧器的加热能力，将炉膛温度稳定在800℃左右。
RTO风向切换阀
所有RTO风向切换阀均为直推式盖阀，阀门精度高、泄漏量低(≤1%)、寿命长(可达100万次)、启闭快(1秒)、可靠性高。执行机构采用电磁阀或气缸等气动执行机构，气动执行机构的压缩空气压力为0.4～0.6MPa。
RTO控制系统
系统采用西门子PLC可编程控制。该系统主要由被调整对象(炉内温度)、检测元件(测温仪)、调节器、执行器等组成。控制柜配有人机界面(HMI)装置，用于现场操作提示、故障报警、运行参数显示、控制参数设置、设备控制。
